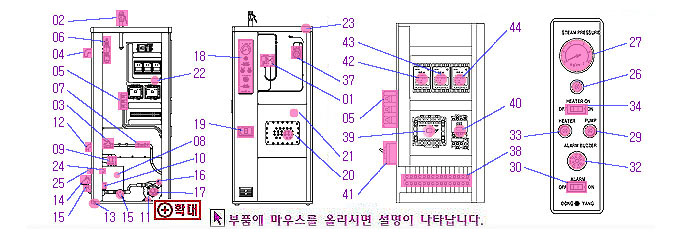

물 급수구 휠타 스트레너 역류방지 체크밸브 급수 펌프 예비 물탱크 물탱크 수위감지센서 물탱크 급수용 전자변 전기부속 판넬 접지단자 휠타 스트레너 스팀탱크 청소용 밸브 스팀응축수 회수구 물탱크 증기 바출구 스팀탱크 청소부 전원공급 단자대 안전변 스팀출구 안전변 스팀 배출구 스팀탱크 수위센서 과열차단기 압력조절 스위치 스팀 발생탱크(내부) 히타판 전원 부레커 스위치 보일러 조작 판넬 확대 이미지 보기 전원공급 단자대 조작전원 부레커 단자대 히타 전자접촉기 펌프 전자접촉기 물통수위 감지릴레이 스팀탱크 감지릴레이 경보수위 감지릴레이 압력계 전원공급램프 히타 ON스위치 경보정지, 회복스위치 저수위 경보부져 히타작동램프 펌프작동램프

보일러 용량을 선택하세요.





그림번호
부품명칭
부품규격
재 질
모델번호
회로기호
- 01
압력조절 스위치
10㎏/㎠
--
PSNS-C110
PS₁
- 02
스팀배출밸브
15A, 20A, 25A
글로브 밸브
10Kg
--
- 03
스팀탱크 청소용 밸브
15A, 20A
게이트 밸브
10Kg
--
- 04
안전변 스팀배출구
20A, 25A
주철 엘보우
--
--
- 05
전원공급 단자대
--
--
--
--
- 06
안전변
20A, 25A
청동
--
--
- 07
역류방지 체크밸브
15A
청동
PT14
--
- 08
예비물탱크
7Lt, 20Lt
SUS
--
--
- 09
물탱크 수위감지센서
M18
테프론
EH-1
--
- 10
물탱크 급수용 전자변
15A
--
DK-2140
SO₁
- 11
급수펌프
0.2~0.75KW
주철
--
P₁
- 12
스팀탱크 청소구
--
주철 엘보우
--
--
- 13
접지단자
M6
철
--
--
- 14
물 급수구
15A
--
15A 10K
--
- 15
휠타 스트레너
15A
주철
10K15A신우
--
- 16
펌프 공기 배출구
--
--
--
--
- 17
펌프동파방지 물배출구
--
--
--
--
- 18
보일러 조작패널
--
--
--
--
- 19
전원 부레커스위치
--
--
--
NFB1
- 20
히터판
--
--
--
--
- 21
스팀발생탱크(내부)
--
--
--
--
- 22
전기부속 패널
--
--
--
--
- 23
스팀탱크 수위센서
M18
테프론
EH-1
--
- 24
스팀응축수 회수구
15A, 20A
SUS
--
--
- 25
물탱크 증기 배출구
25A
SUS
--
--
- 26
전원공급 램프
220V 25∮
--
YSPL2
L0
- 27
압 력 계
60∮ 10㎏/㎠
--
--
--
- 29
펌프작동 램프
220V 25∮
--
YSPL2
L₁
- 30
경보정지, 회복스위치
13.5×29
--
DAJEON
LS₂
- 32
저수위 경보부져
220V 30∮
--
YSMB3
BZ
- 33
히-터작동 램프
220 25∮
--
YSPL2
L₂
- 34
히-터 ON 스위치
13.5×29
--
DAJEON
LS₁
- 37
과열차단기
300℃
--
--
TC
- 38
단 자 대
20A 15P
--
YSFT2015
TB
- 39
히-터 전자접촉기
--
--
--
MS₁- ₁
- 40
펌프 전자접촉기
10A
--
GMC-12
MS₂
- 41
조작전원 부레커
--
--
NFB-2
--
- 42
물통수위 감지릴레이
220/10V
--
DSF-88
FR₁
- 43
스팀탱크 감지릴레이
220/10V
--
DSF-88
FR₂
- 44
경보수위 감지릴레이
220/10V
--
DSF-88
FR₃
- 45
전류계 트랜스포머
--
--
--
--
- 46
히-터전자접촉기
--
--
--
MS₁- ₂
- 48
경보용 단자대
--
--
--
--


▶ 모든 밸브를 잠근 후 물급수구(-14)에 설치한 밸브를 엽니다.
▶ 전원부레이커 스위치(-19)를 올리면 전원공급램프(-26)가 점등됩니다.
  (380V나 440V일때, 조작전원 부레커(-41)도 올려줍니다.)
▶ 히-터 ON 스위치(-34)를 누르면 램프가 켜지며 예비물탱크(-08)에 물이 채워지면 펌프
  작동램프(-29)가 켜지고 펌프가 작동하면서 스팀발생탱크에 물이 공급되기 시작합니다.
▶ 이때 스팀발생탱크(-21)내부에는 물이 없으므로 저수위경보부져(-32)가 울리며, 경보정지
  스위치(-30)를 누르면 경보가 멈춥니다. 물이 충분히 채워진 후 경보회복스위치(-31)를 눌러야
  후의 저수위시 경보를 들을 수 있으며 경보회복을 시키지 않은 경우에도 저수위 자동히타차단
  장치는 작동하므로 걱정할 필요는 없습니다.
▶ 보일러를 처음가동하는 경우에는 펌프공기배출구(-16)를 열고 공기를 배출시켜 물줄기가
  1미터정도 세게 뻗치면 잠급니다. 예비물탱크(-08)에 물이 없으면 펌프는 작동하지 않으며
  수차례 작동과 정지를 반복한 후 스팀발생탱크(-21)에 물이 충분히 채워지면 히타 작동램프(-33)
  가 켜지면서 가열이 시작됩니다.
▶ 일정시간 후 압력계(-27)가 움직이기 시작하면 스팀이 발생되기 시작하는 것이며 이때 스팀
  배출밸브(-02)를 조금 열어 내부의 공기를 배출시키면 스팀압력상승이 좀더 빨라질 수 있습니다.
▶ 압력계(-25)의 지시가 5㎏/㎠ 정도되면 스팀배출밸브(-02)를 열어 스팀을 사용합니다.
▶ 만일 응축수의 회수가 있는 경우 물탱크 증기배출구(-25)에서 증기가 나오므로 옥외로
  배출시킵니다.
