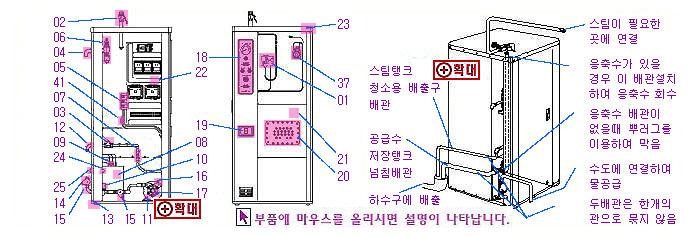

| 부품번호 |
부품명칭 |
설
치 방 법 |
| -
05 |
전원공급
단자대 |
▶
전류용량에 맞는 굵기의 전선을 단단히 조여서 연결한다. |
| -
13 |
접지단자 |
▶
전원전선과 같은 굵기의 접지선을 필히 연결한다 |
| -
14 |
물
급수구 |
▶
수압 0.1㎏/㎠(수두 1M)이상의 水源에 연결한다.
▶
물배관내부의 불순물을 충분히 세척하고최종적으로 연결한다
▶
가급적 지하수의 사용을 피한다.
▶
동파를 방지하기 위해 배관을 보온한다. |
| -
24 |
응축수
회수구 |
▶
스팀응축수를 회수하여 재 사용한다.
▶
응축수가 없는 경우에는 푸러그를 사용하여 막는다. |
| -
25 |
물탱크
증기
배출구 |
▶
응축수가 있을 때 1"스텐레스 주름관을 이용하여 옥외로 배출한다.
▶
응축수가 없는 경우 하수구로 배출시킨다. |
| -
12 |
스팀탱크
청소구 |
| ▶
배관을 하수구로 연결하여 스팀탱크 내부청소작업을 용이하게 한다.
|
|
| -
02 |
스팀출구 |
| ▶
스팀이 필요한 곳까지 배관으로 연결한다. |
| ▶
배관파이프는 아연도금관을 사용하지 않으며 유리솜 카바를 |
| |
| |
(아연도금관
내부의 도금막이 파괴되어 스팀의 이동을 막는다.) |
|
|
| -
41 |
조작전원
부레커 |
▶
380V나 440V를 쓸 경우 단상 220V를 별도의 전원에서 연결 |
