스팀은
어떤 압력이 가진 고유의 온도가 있다.
예를
들어 보일러의 계기압력이 3Kg/cm² 일 때의 스팀의 온도는 143 ℃ 이고 5
Kg/cm² 일 때에는 158 ℃이다.
우리가
보일러에서 생산된 스팀을 어떤 용도로 사용함에 있어 더욱 더 높은 온도를 필요로 할
때가 있다.
이때
보일러의 스팀압력을 더욱 높이는 방법이 있겠으나, 압력을 높임으로서 보일러와 스팀사용설비의
구조는 더욱 견고하여야 할 것이며 비용도 증가할 수밖에 없다.
스팀을 대기중에 분사하여 사용하는
경우 스팀의 압력이 아무리 높아도 대기중으로 분사되는 순간 스팀의 온도는 100 ℃
이하로 떨어지고 만다.
또, 보일러에서 사용장소까지 배관으로
이송할 때 압력이 높아도 배관 내에는 응축수가 생성될 수밖에 없다. 건도(乾度) 100%이상의

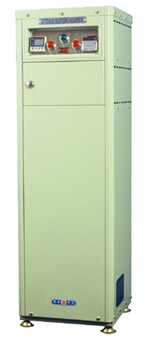

과열증기를 만들어 주는 것이 수퍼히터이다.
보일러에서 생산된 스팀을 수퍼히터를
통과시킴으로서 300℃의 스팀도 만들 수가 있다.
300℃의 스팀을 압력을 올려서
만든다면 압력이 90 Kg/cm² 이어야 하는데 5 Kg/cm² 의 낮은 압력으로
300 ℃ 의 스팀을 만드는 것이 수퍼히터이다.
|
|
|
|
| |
 |
| |

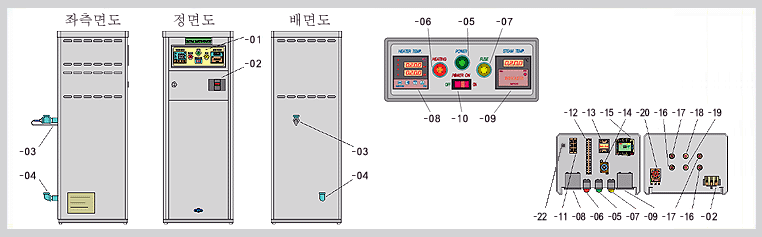

| 그림번호 |
부
품 명 칭 |
부품규격 |
재
질 |
모델번호 |
회로기호 |
| -01 |
수퍼히터
조작패널 |
-- |
-- |
-- |
-- |
| -02 |
전원부레커스위치(내부) |
-- |
-- |
-- |
NFB₁ |
| -03 |
고온스팀출구 |
15 A |
-- |
-- |
-- |
| -04 |
저온스팀입구 |
15 A |
-- |
-- |
-- |
| -05 |
전원표시램프 |
220V
25∮ |
-- |
-- |
L₁ |
| -06 |
히터작동램프
|
220V
25∮ |
-- |
-- |
L₂ |
| -07 |
휴즈단선표시램프 |
220V
25∮ |
-- |
-- |
L₃ |
| -08 |
가열히터
온도조절계 |
-- |
-- |
HY-DX4 |
TIC₁ |
| -09 |
출구스팀온도계 |
-- |
-- |
HY-48I |
TI₁ |
| -10 |
히터가동스위치 |
-- |
-- |
-- |
SSL₁ |
| -11 |
전원공급단자대 |
-- |
-- |
3P
30A |
TB₁ |
|
| |
 |
| |
| 부
품 명 칭 |
부품번호 |
조
치 사 항 |
| 전원공급단자대 |
-11 |
| ▶전원공급단자대에
단상220V의 전원을 전선규격에 맞게 |
| |
|
| 접지단자 |
-22 |
| ▶감전 등의
사고방지를 위하여 접지 선을 필히 연결 한다. |
|
| 저온스팀입구 |
-04 |
| ▶보일러에서
공급되는 스팀 관을 연결한다. 이때, 스팀 관을 |
| |
필히
유리솜 커버를 이용하여 보온하고 관내부에서 생성되는 |
|
| |
응축수를
보일러측으로 흘러가게 경사를 주거나 스팀헤더를 |
|
| |
| ▶위의 스팀관을
설치할 때, 자동 또는 수동의 스팀 개폐밸브를 |
| |
설치해야
하며 밸브의 위치는 수퍼히터에서 가장 가까운 |
|
| |
부분에
설치하되 보일러측배관에 응축수가 고일 수 있는 |
|
| |
|
| 고온스팀출구 |
-03 |
| ▶가열된
고온의 스팀을 필요한곳까지 연결한다. |
| ▶연결관은
매우 고온이므로 보온하고 신체에 접촉 되지 |
| |
| ▶자켓등의
밀폐공간에 고온의 스팀을 연결하는 경우에도 이 |
| |
연결관에
밸브를 설치하지 않으며 스팀의 공급과 차단은 |
|
| |
|
|
| |
 |
| |
| 그림번호 |
부
품 명 칭 |
부품규격 |
재
질 |
모델번호 |
회로기호 |
| -12 |
내부단자대 |
20A
15P |
-- |
-- |
TB₂ |
| -13 |
히-터전력조정기 |
SSR-30A |
-- |
-- |
SSR₁ |
| -14 |
휴즈 |
30
A |
-- |
-- |
FU₁ |
| -15 |
전자접촉기 |
GMC-40P |
-- |
-- |
MG₁ |
| -16 |
히터엘레멘트,1 |
220V
2KW |
-- |
-- |
H₁ |
| -17 |
히터엘레멘트,2 |
220V
2KW |
-- |
-- |
H₂ |
| -18 |
과열온도센서 |
-- |
-- |
-- |
-- |
| -19 |
히터온도조절계
센서 |
PT
100Ω |
-- |
-- |
PT₁ |
| -20 |
과열온도조절기
|
300
℃ |
-- |
-- |
TC₁ |
| -21 |
-- |
-- |
-- |
-- |
-- |
| -22 |
접지단자 |
-- |
-- |
-- |
-- |
|
| |
▶
전원개폐부레커(-21)를 켠다.
▶ 가열히터 온도조절계(-08)에
필요한 온도를 설정한다. (이 조절계는 MICOM 내장의 고정도
계기이므로 온도조절계 매뉴얼을 참조하여 조건을 설정한다)
▶
과열온도조절기(-20)에 가열히터 온도조절계(-08)의 설정온도보다 20℃ 정도 높게
과열차단
온도를
설정한다.
▶
히-터가동스위치(-10)를 켜면 히-터의 가열이 시작된다.
▶ 가열히터 온도조절계(-08)의
온도가 설정온도에 가까워지고 히터작동램프(-06)가 점멸을
반복하면서 정밀 조절되면 정상운전상태이다.
▶
자동 또는 수동스팀개폐밸브의 개방속도를 너무 빠르게 하면 배관이 흔들리므로 적당히
속도를 조절한다.
▶
가열히터 온도조절계(-08)의 온도가 설정온도에 도달하면 작업을 시작한다.
▶ 스팀이 배출될 때 출구스팀온도계(-09)의
온도가 원하는 온도인지 확인한다.
|
|
|
|
| |
 |
| |
| |
▶
휴즈(-14)가 단선되면 휴즈단선표시램프(-07)가 점등되고 히터작동램프(-06)가 점등되지
않으며 따라서 히터의 가열이 되지 않는다.
▶
가열히터 온도조절계(-08)가 설정온도까지 도달하지 않았는데도 히터작동램프(-06)이 수분간
점등하지 않으면 과열온도조절기(-20)의 온도가 너무 낮게 설정 되지 않았는지 높여보고
점검한다.
▶
가열히터 온도조절계(-08)와 출구스팀온도계(-09)의 온도차이가 너무 많이 날 때에는
보일러에서 공급되는 저온스팀의 양이 수퍼히터의 가열능력을 초과하는 것이므로 보일러측의
스팀출구밸브를 조절하여 스팀공급량을 줄인다.
▶
스팀공급시 스팀공급배관이 심하게 흔들리거나 충격음이 발생하면 수동스팀개폐밸브의 개방
속도가 너무 빠르거나 스팀개폐밸브의 전단배관에 물이 고인 경우이므로 배관을 점검한다.
|
|
|
| |
